KANAŁ SZCZELINOWY – profil M

Kanały szczelinowe są przeznaczone do odprowadzania wody deszczowej i substancji ropopochodnych znajdujących się na powierzchniach utwardzonych, tzn. odwadniania dróg, miejsc postojowych, parkingów, dziedzińców, stacji paliw, itd. Dzięki stosunkowo niskiej masie montaż systemu jest możliwy bez konieczności użycia ciężkiego sprzętu.

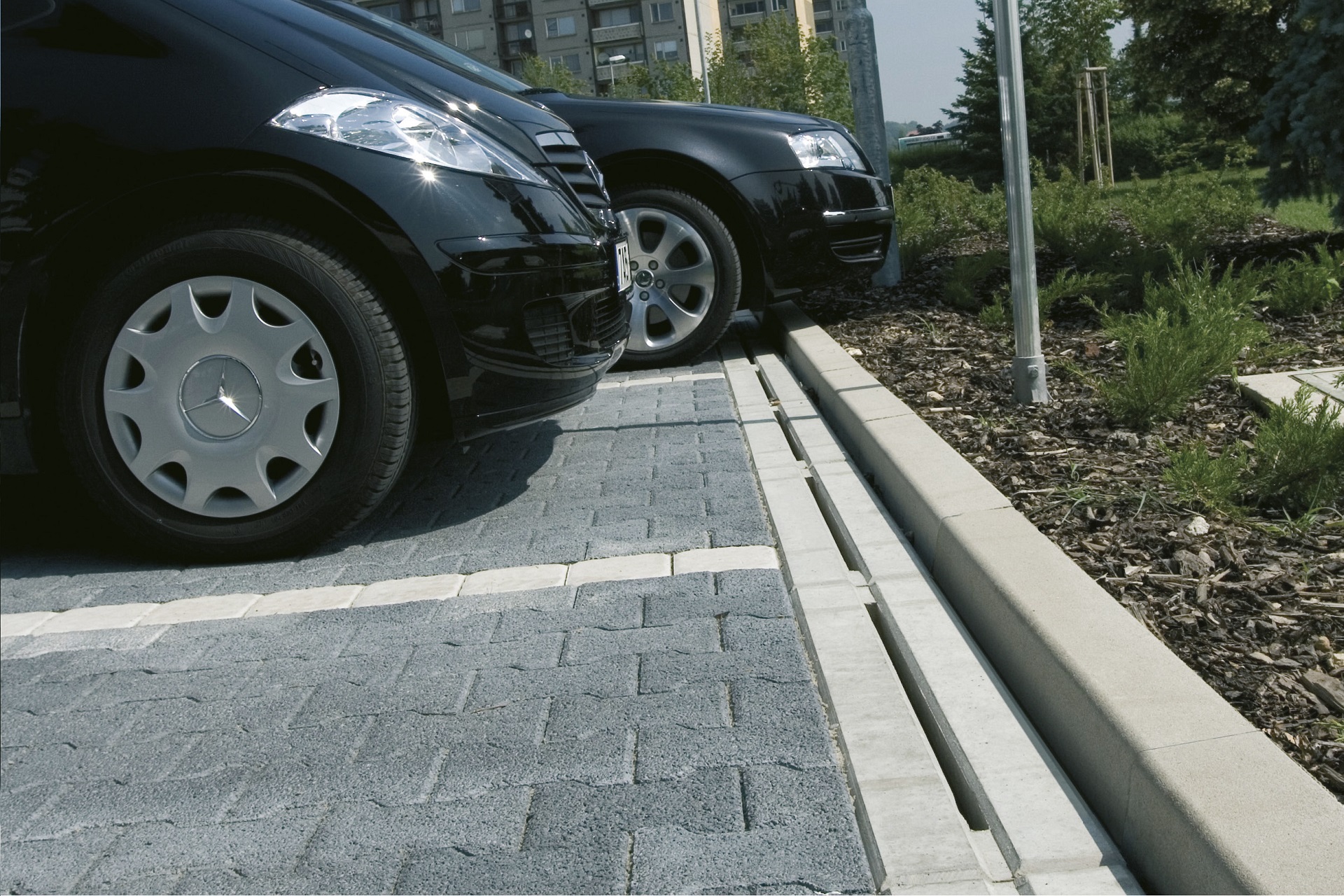

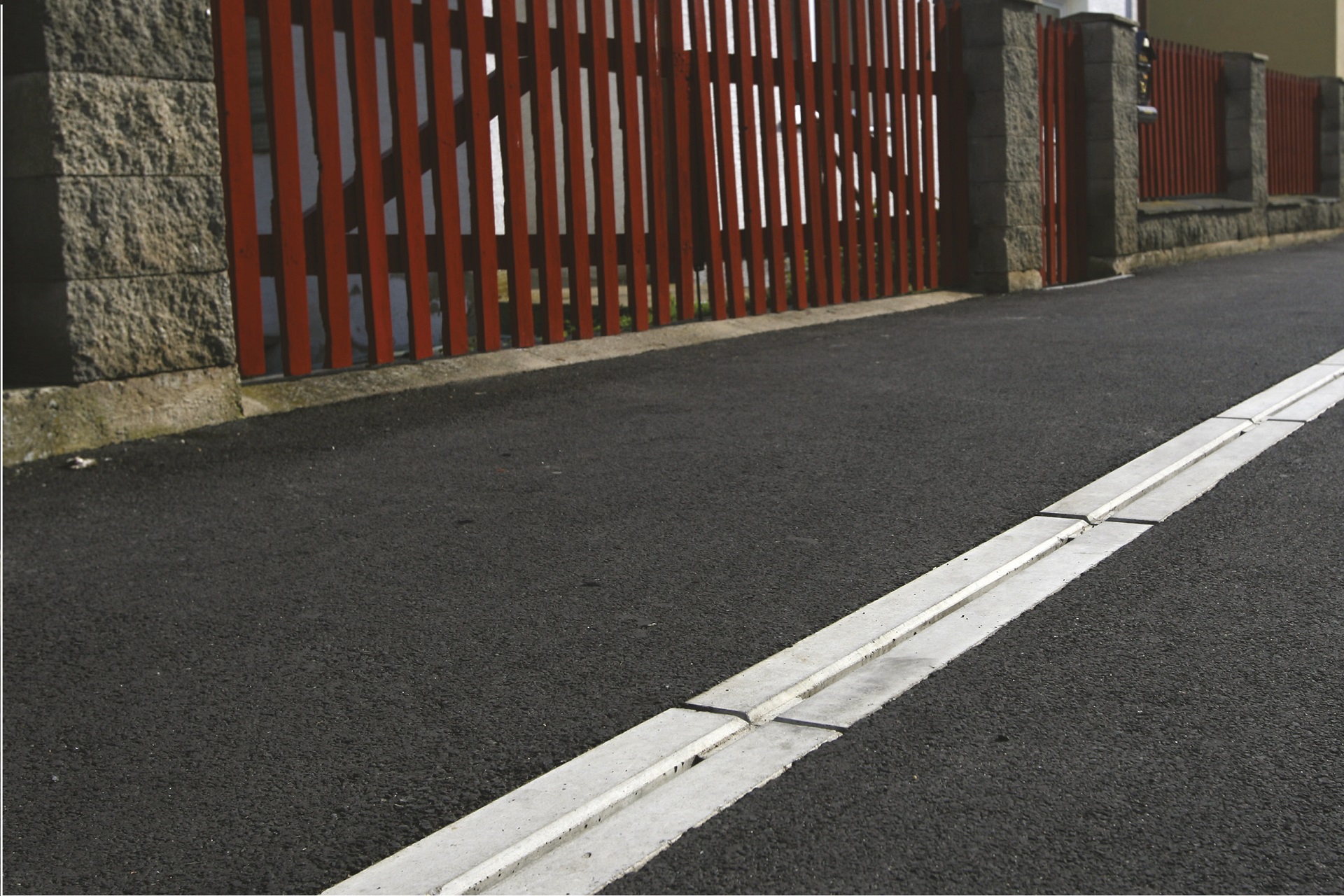

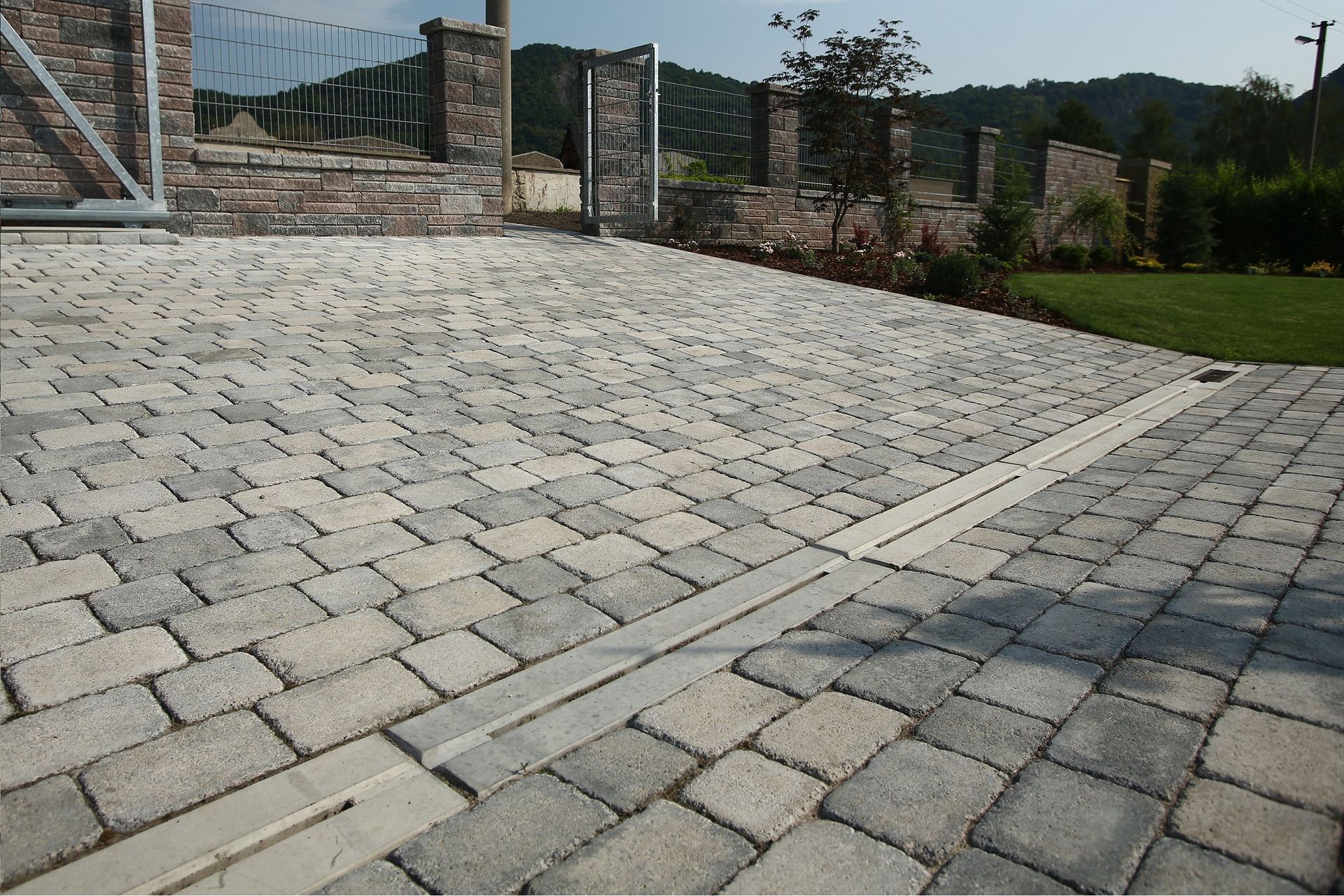

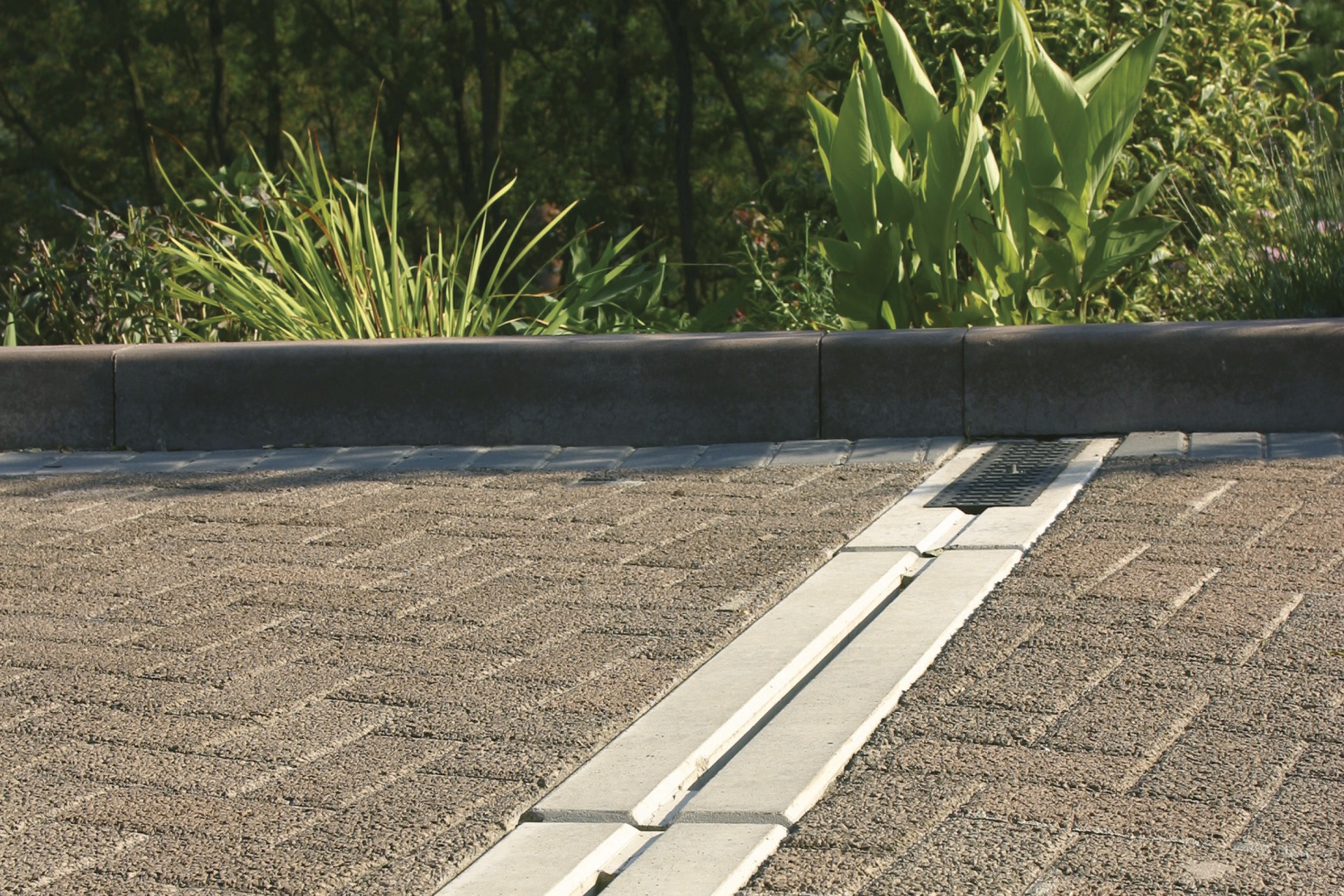

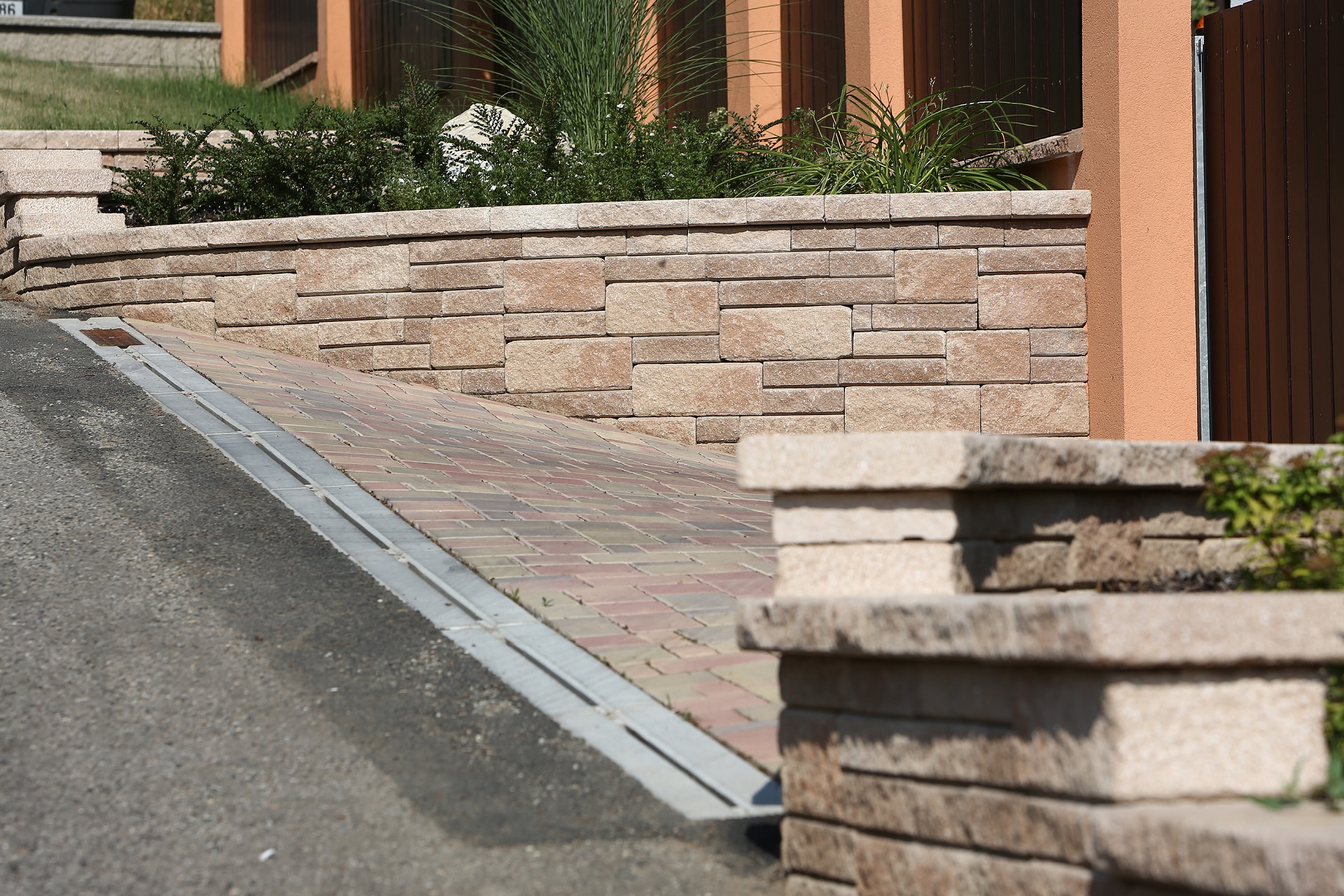

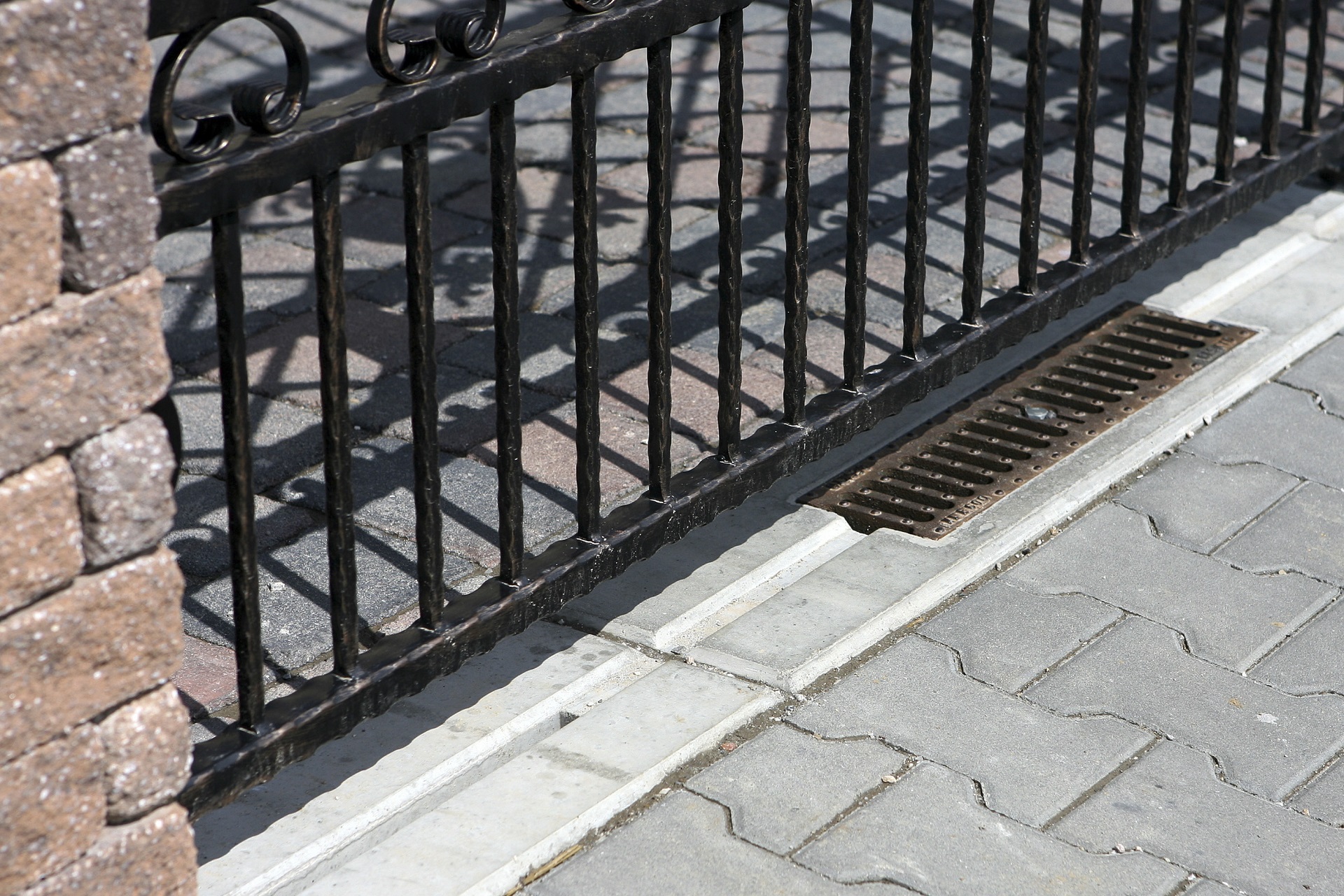

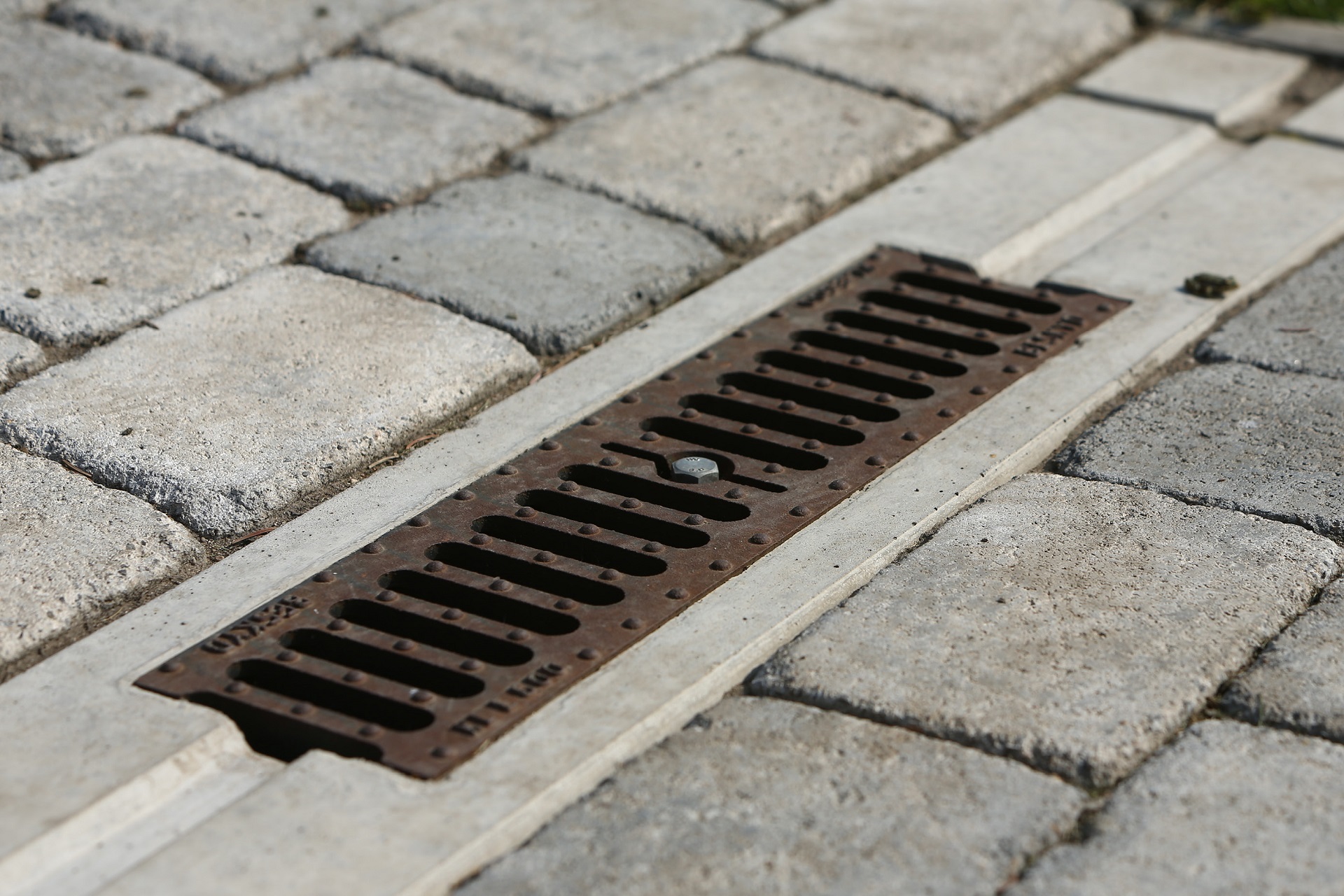

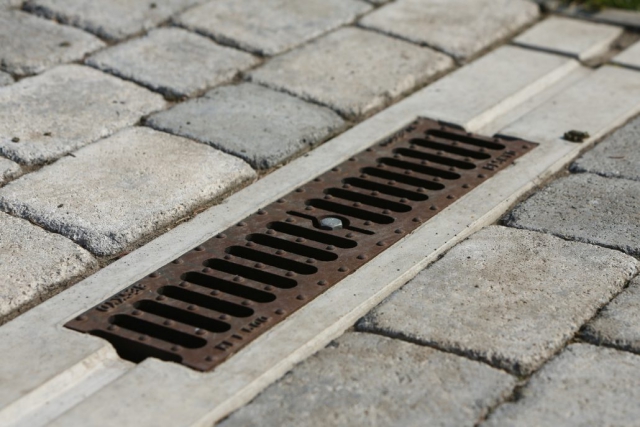

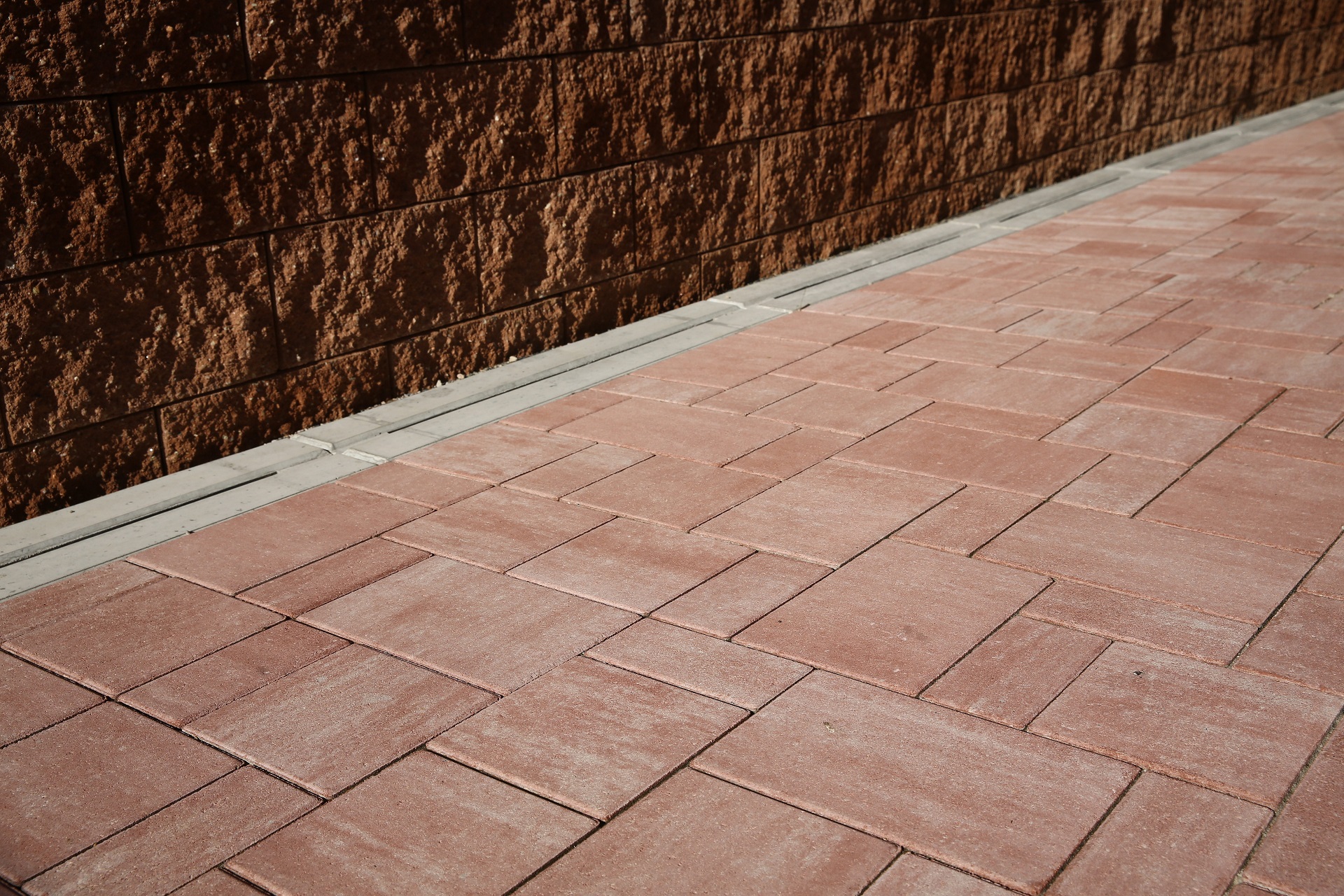

Galeria

Podstawowe dane techniczne

CSB – KANAŁ SZCZELINOWY - PROFIL M Oznaczenie Wymiary [mm] Masa [kg/szt.]
wys szer dł MU
kanał szczelinowy ze szczeliną przerywaną, spadek dna 0,5 % M-G 260 220 1000 113
kanał szczelinowy ze szczeliną przerywaną, bez spadku wewnętrznego M-T 260 220 1000 103
kanał szczelinowy ze szczeliną przerywaną, narożnikowy M-narożnik 260 400 400 67
element rewizyjny z rusztem żeliwnym (pióro, wpust) M-C0 260 220 1000 100
element rewizyjny z rusztem żeliwnym (pióro, pióro) M-CS 260 220 1000 116
skrzynka odpływowa z rusztem żeliwnym (pióro, wpust) M-V0 260 220 1000 93
skrzynka odpływowa z rusztem żeliwnym (wpust, wpust) M-VU 260 220 1000 89
zaślepka pełna pióro M-ZU 260 220 120 15
zaślepka pełna wpust M-ZZ 260 220 120 11

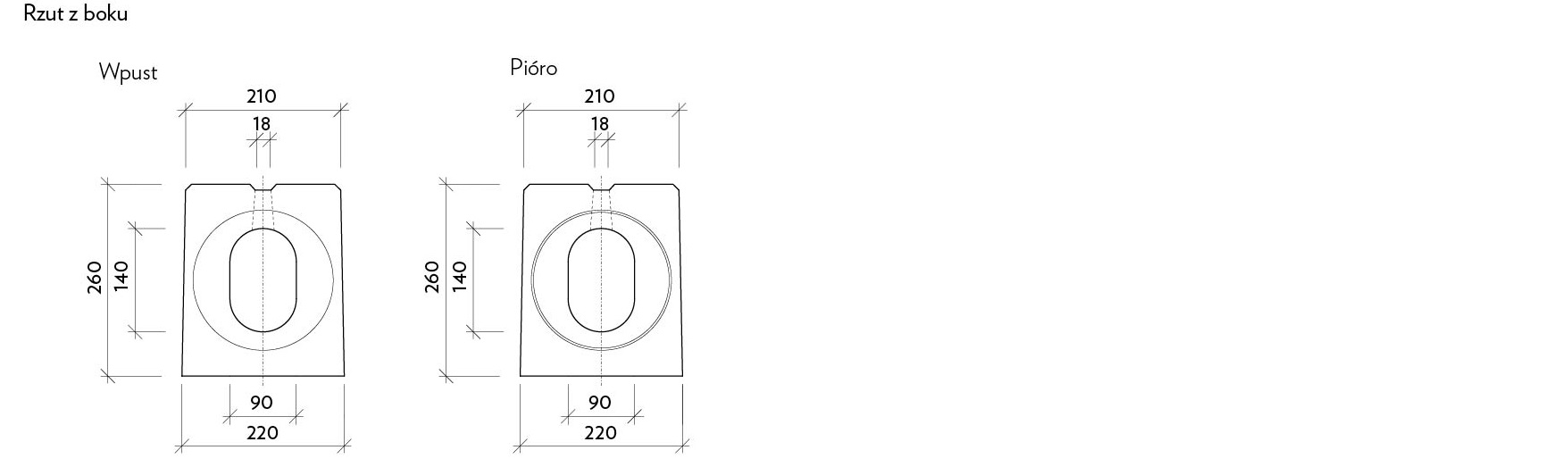

Wymiary nominalne – profil podstawowy

Profil M rendr

Do pobrania

Karta techniczna profil M [PDF, 0,6 MB]

Przykładowy sposób zabudowy profil M [PDF, 0,4 MB]
