KANAŁ SZCZELINOWY – profil VII

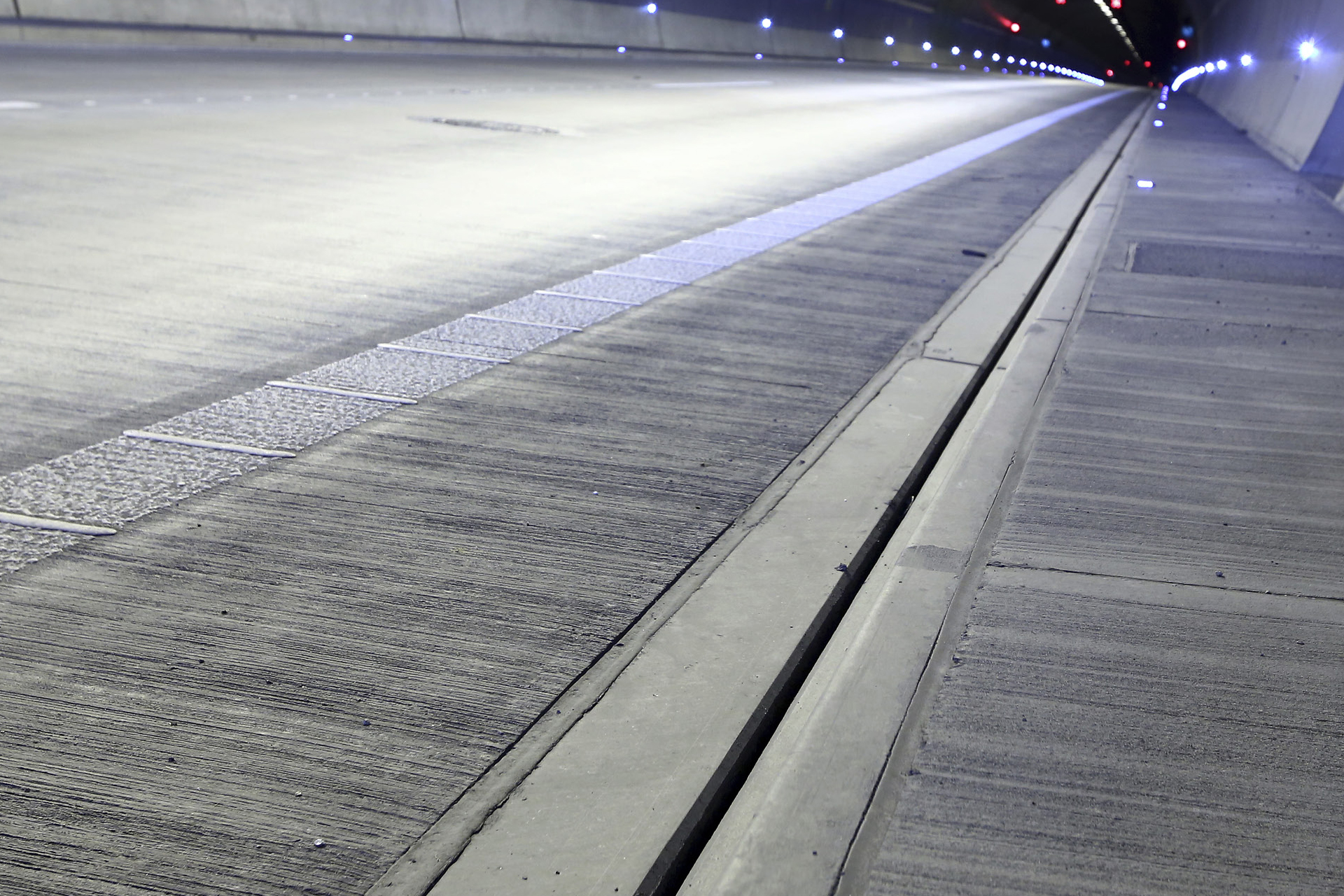

Element odwodnienia liniowego co do przepustowości zgodny z kanałami szczelinowymi profil V. W tym profilu jest zgodnie asymetrycznie umieszczona szczelina napływowa. Asymetryczność nam zapewnia dostatek miejsca do aplikacji linii prowadzącej oznaczającej krawędź pasa jezdnego na powierzchni kanału szczelinowego. Kanały szczelinowe są przeznaczone do odprowadzania wody deszczowej zwłaszcza z powierzchni utwardzonych tuneli i przyległej okolicy. Różnicą w porównaniu z profilem V jest zagłębienie do ułożenia chodnikowych płat fundamentowych. Elementy profilu VII-4 są produkowane ze szczeliną ciągłą i krawężnikiem o wysokości 15 cm. Elementy są skonstruowane dla klasy obciążenia ruchem D400. Nie są przeznaczone do przejeżdżania poprzecznego.

CSB – KANAŁ SZCZELINOWY - PROFIL VII	Oznaczenie	Wymiary [mm]			Masa [kg/szt.]
		wys	szer	dł	MU
kanał szczelinowy bez spadku wewnętrznego z asymetryczną szczeliną i krawężnikiem 15 cm, lewy	VII-4	520/670	490/500	2195	985
kanał szczelinowy bez spadu wewnętrznego z asymetryczną szczeliną i krawężnikiem 15 cm, prawy	VII-4	520/670	490/500	2195	985
element rewizyjny podstawowy C0 z asymetryczną szczeliną i krawężnikiem 15 cm, lewy	VII-4-C0	520/670	490/500	1895	420
element rewizyjny podstawowy C0 z asymetryczną szczeliną i krawężnikiem 15 cm, prawy	VII-4-C0	520/670	490/500	1895	420
przegroda przeciwpożarowa z asymetryczną szczeliną i krawężnikiem 15 cm, lewa	VII-4-PP	520/670	490/500	1895	1670
rzegroda przeciwpożarowa z asymetryczną szczeliną i krawężnikiem 15 cm, praw	VII-4-PP	520/670	490/500	1895	1670
zaślepka rowek z asymetryczną szczeliną i krawężnikiem 15 cm, lewa	VII-ZZ	520/670	490/500	250	62
zaślepka rowek z asymetryczną szczeliną i krawężnikiem 15 cm, prawa	VII-ZZ	520/670	490/500	250	62

KANAŁ SZCZELINOWY – profil VII

KANAŁ SZCZELINOWY – profil VII

Galeria

Podstawowe dane techniczne

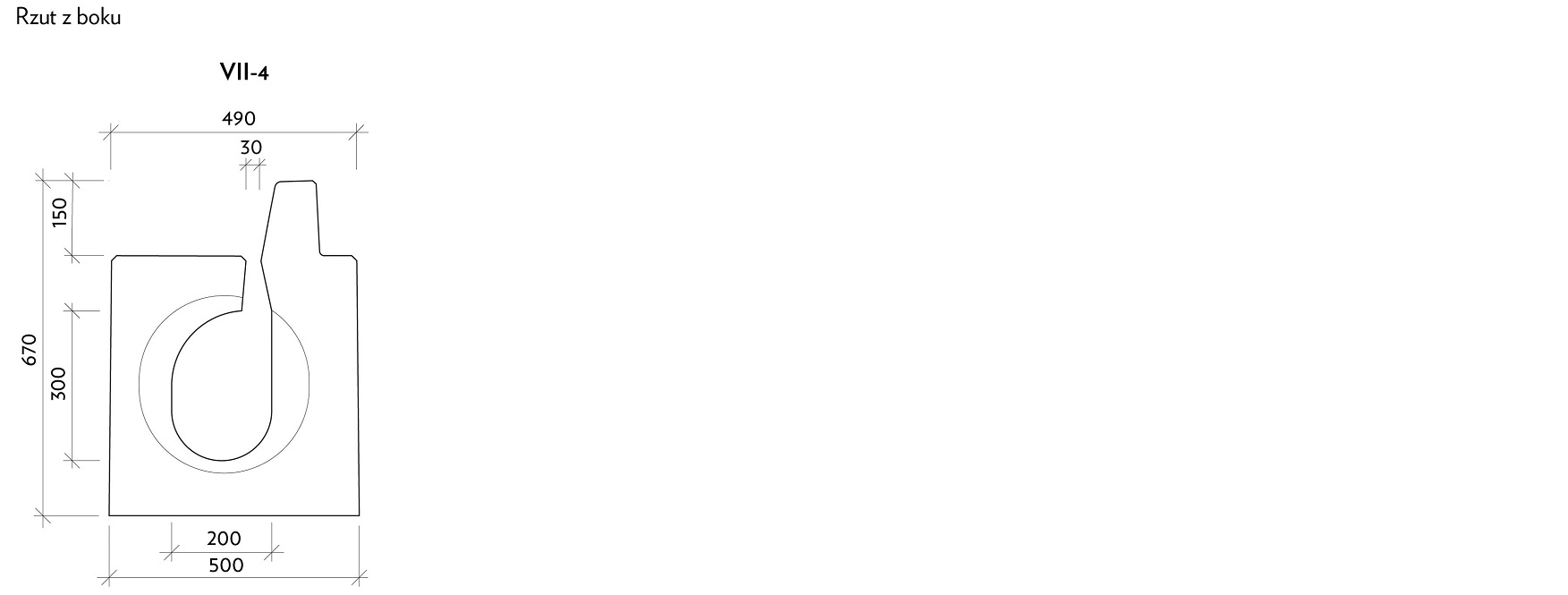

Wymiary nominalne – profil podstawowy
